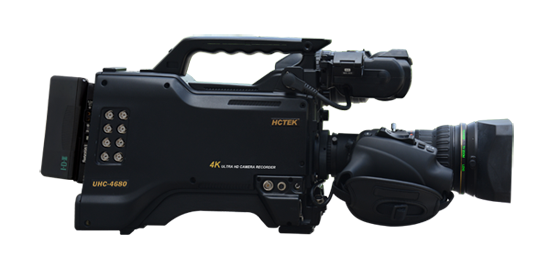

UHC-4680:4K 超高清摄录一体机UHC-4680
随着广电影视娱乐事业的飞速发展,华创在世界上首先推出 B4 接口、 2 / 3″4 片 MOS 的 4K ENG 超高清 & 全高清广电影视专业摄录一体机 — UHC-4680。UHC-4680 采用 4 片 2 / 3″MOS 与 2 / 3″光学棱镜相匹配,在 RGB 基础上增加 1 路 G 信号进行分配计算,从而获得丰富的颜色和更高清晰度的图像。

UHC-4680可与 2 / 3″全高清和超高清光学镜头连接,能获得高光通量和最佳的光学平衡,从而可以获得 4K 超高清 ( 3840 x 2160 ) 的完美图像和更清晰、更高质量的全高清 ( 1920 x 1080 ) 的影像。因此它能胜任HD ~ UHD 发展中的广电影视新闻采访、专题报道,如体育赛事的转播、国内外重要事件及现场采访等重要任务,创建了一条低成本、高效率、稳步地从全高清向超高清发展之路。

UHC-4680 编解码格式分别是 DNxHR SQ ( 3840 x 2160 50P / 59.94P )、DNxHR HQX ( 3840 x 2160 50P / 59.94P )、DNxHD SQ ( 1920 x 1080 50i / 59.94i )、DNxHD HQX (1920 x 1080 50i / 59.94i )等,均采用国际上规范的 MXF 文件封装。

UHC-4680 可对 4K、HD、proxy 三种码流并行记录,同时,支持1920 x 1080、960 x 540、640 x 360 三种分辨率和可变码率的 H.264 proxy。

UHC-4680 的记录介质,将继续沿用物理、电气国际标准接口,华创“易卡”作为记录存储媒介,它具有高速度、大容量、低成本、高性价比、长寿命、兼容性强等显著优势。

UHC-4680 的盘仓沿用经过长期考验、稳定可靠和运用灵活的双盘仓设计、双盘卡录放模式,从而能够实现长时间不间断的循环记录和双盘卡、双通道的镜像记录。在同场景一次拍摄可录制出 4K、HD 两套素材,实现了全高清和超高清平滑过渡,兼容了节目制播的新流程。

常 规
电源:DC12V ( DC 11V ~ 17V )
功耗:约48瓦
操作温度:-10℃ ~ +45℃
操作湿度:10% ~ 85% ( 相对湿度 )
保存温度:-20℃ ~ +60℃
重量:3.7Kg
尺寸(长x宽x高):315mm x 140mm x 260mm (不包含突出部分)

摄像机
感光元件:4 x 2 / 3 - inch MOS
像素:总计880万
镜头接口:2 / 3 卡口型
ND滤镜:CAP, CLEAR, 1 / 4ND, 1 / 16 ND, 1 / 64 ND
CC滤镜:CROSS, 3200K, 4300K, 6300K, 8000K
ECC:5600K
增益:L ( low ) -3 / 0dB
            M ( medium )  0 / +3 / +6 / +9 / +12 / +15 / +18 / +21dB
            H (high) +3 / +6 / +9 / +12 / +15 / +18 / +21 / +24dB
分辨率:Min 1800TVL ( 4K output )
                Min 1100TVL ( HD output )
电子快门:
      预设模式:1 / 100,1 / 125,1 / 250,1 / 500,1 / 1000,1 / 2000 ( 59.94Hz )
                          1 / 60,1 / 125,1 / 250,1 / 500,1 / 1000,1 / 200 ( 50Hz )
      锁定模式:1 / 60.15 to 1 / 2043 second ( 59.94Hz )
                          1 / 50.17 to 1 / 1939 second ( 50Hz )
自动控制模式:根据亮度自动调节快门速度
灵敏度:59.94p:F8 @ 2000lx, 3200K, 89.9%反射
                50p:F9 @ 2000lx, 3200K, 89.9%反射
配准:0.01%
信噪比:62dB @ 1080i
垂直拖尾:无

易盘卡记录
记录介质              易盘:             易卡:
                     EPK-HD-54500     EPK-BCSSD256-A
                     EPK-HD-54250     EPK-BCSSD1000-B
                     EPK-HD-541000
视频记录格式:DNxHR HQX, SQ ( 50P, 59.94P )
                            DNxHD HQX, SQ ( 50i, 59.94i )
音频记录格式:48KHz, 24bit, 8CH PCM
Proxy:视频 H.264 High Profile 分辨率,1920 x 1080, 960 x 540, 640 x 360 等可选
音频:AAC
易卡仓:2 个直插方式

音频
输入:LINE / MIC / MIC+48V 切换
            MIC:-60dBu
量化精度:24bit
采样率:48K
动态范围:> 93dB ( 1KHz )
失真率:< 0.1% ( 1KHz )
幅频特性:20Hz - 20KHz ±1.0dB
输入输出
同步输入:BNC x 1, 75Ω
HD-SDI输出:高清信号 0.8Vp-p ( BNC x 1 ), 75Ω
时码输入:BNC x 1, 0.5-8Vp-p, 10kΩ
时码输出:BNC x 1低阻抗, 2.0±0.5Vp-p
视频输出:高清:HD SDI BNCx1
超高清:3G SDI x 4 或 6G SDI x 2或 12G SDI x 1
                IP SFP+ ( 支持 TICO 协议 )
音频输入:XLR3 x 2
话筒输入:XLR5 x 1
音频输出:XLR 5pin x 1
耳机输出:3.5mm
直流输入:XLR-4pin x 1, 直流12V ( 11-17V )
直流输出:4pin x 1, 直流12V ( 11-17V ) ( 最大电流1.5A )
灯电源:2pin DC12V, 最大4A
USB3.0 (Host):Type A
WiFi:内置 WiFi 模块及天线 ( 支持外扩 )
HDMI:HDMI 1.4 x 1
VF:12pin

其他
GPS:内置 GPS 及天线
